Carte support Wemos
- Auteur:
Gilles Lecorsier & J.Soranzo
- Societe:
- Entity:
- Création:
03/2025
Schéma sous Kicad
La carte électronique support utilisée pour l’atelier a été développée sous KikAD v9 [2] logiciel gratuit et open source pour créer des cartes électroniques.
Utilisation
Voir le(s) pinout ci après.
On peut connecter à la carte soit un DHT11, soit un SR-HC04 soit un moteur ou utiliser seulement la LED embarquée broche D0. La carte n’est pas spécialement prévu pour embarqué tout en même temps mais pourquoi pas…

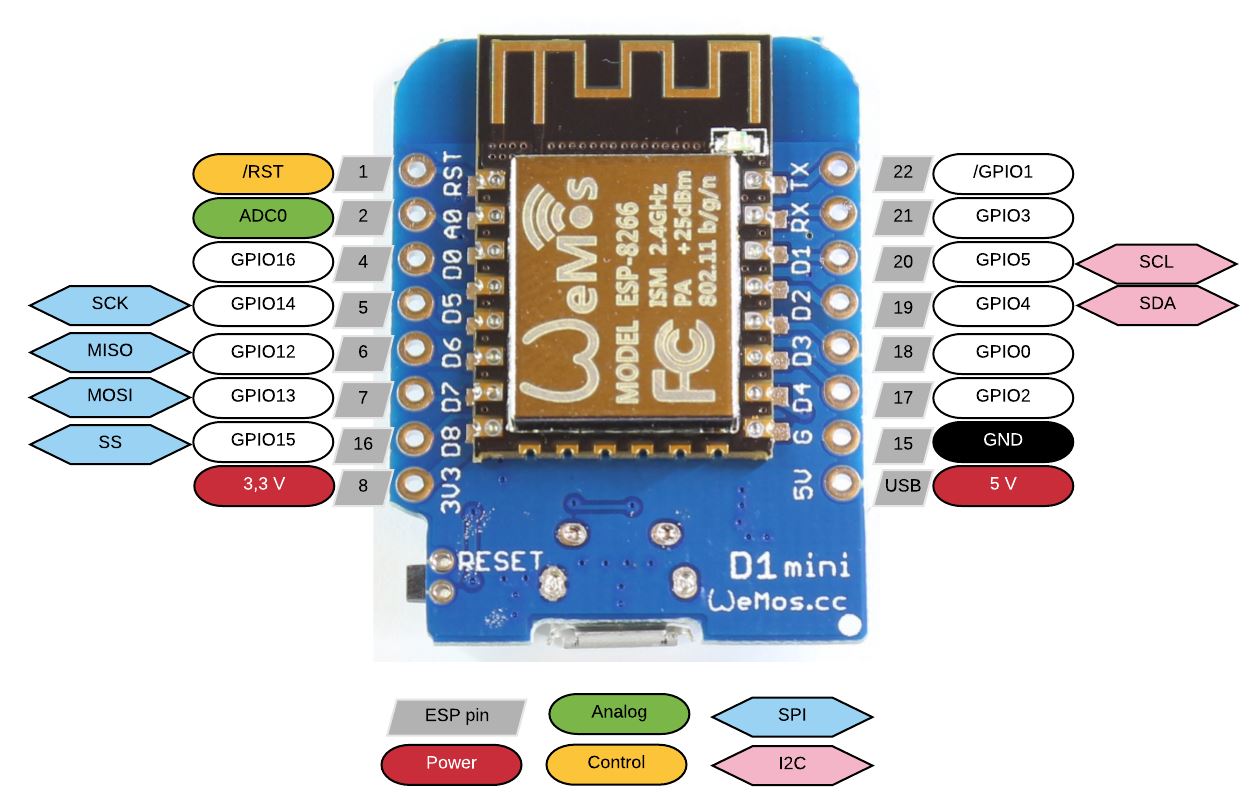

Wemos D1 mini
Appro
WeMos D1 Mini TYPE-C/Micro USB ESP8266 [3] x15 26.99€
AZDelivery 5 x D1 Mini Pro compatible [4] x5 21.99€
HC-SR04 : ceux des kits
Pinout SR04:
Carte
1 : VCC 3.3V
2 : TRIG D7 ou D3 SI R1
3 : ECHO D6 ou D4 si R2
4 : GND GND (2 : ESP)
DHT-11 : ceux des kits

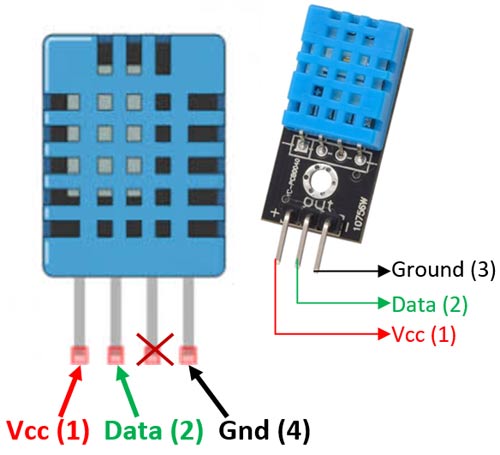

Pinout DHT : sur D5
LED : D0
MOTEUR : D8

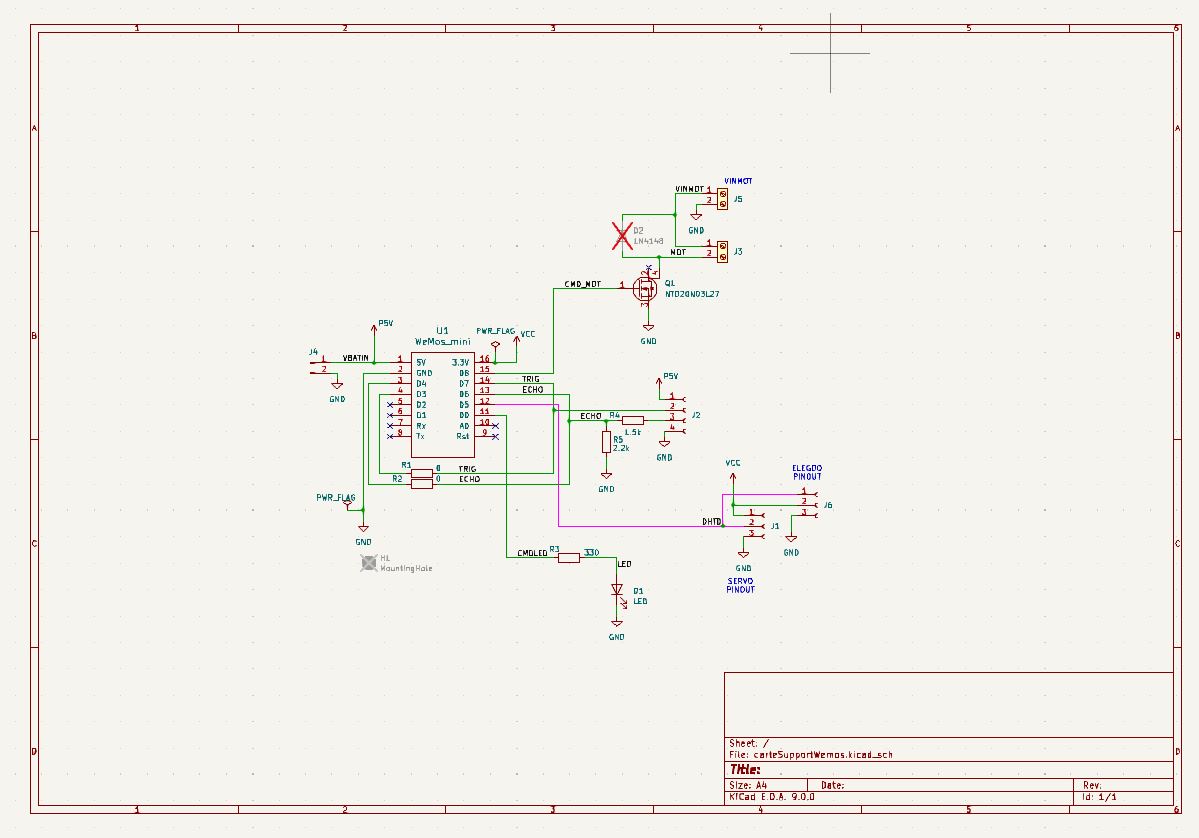

Schéma
Mise en garde : c’est la version dans le dépôt Bitbucket qui fait fois!
Mise au point

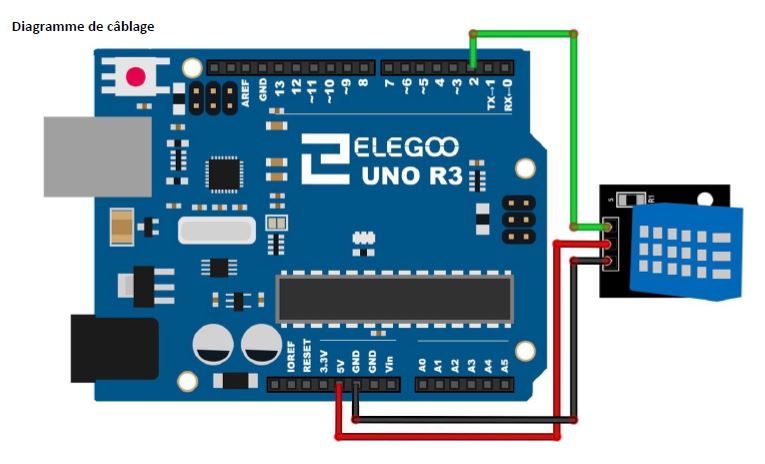

Le DHT11 des kit ELEGOO n’a pas le même pinout que ceux plus couramment disponible sur le NET.
Le connecteur HC-SR04 regarde vers la carte ce qui n’est pas génial.
Les HC-SR04 ELEGOO visiblement ne fonctionnent qu’en 5V auquel cas il faut prévoir un pont diviseur.1.5k/2.2k.
LED
Paramètres pour TASMOTA
