Atelier Domotique : préparation 

Auteur:: Gilles Lecorsier & J.Soranzo
Societe:: VoRoBoTics [1]
Entity:: VoLAB [1]

Création:: 12/05/2023
Maj:: 05/2023

Présentation 

L’objectif est d’atteindre vite un résultat.

Inspi. la chaîne Yt NeodymeTv [3] et en particulier: [Cours 4.2 Bioautomatique] Capteur DIY No-code (Setup de Tasmota et Node-RED) [2]

Mise en garde:

Il s'agit d'une recette de cuisine rapide tous les sujets concernant la domotique ne seront pas abordés...

l’ESP-8266 et plus particulièrement WEMOS-D1 mini 

Site officiel WEMOS/LOLIN DI mini [5] (en v4.0.0 avec connecteur USB-C)

github de la v3.0 [4]

Synthèse 

adresses:

(update ip Mai 2025)
ip 192.168.1.29:1880 nodered
192.168.1.29:1883 (server Mosqitto)
pi
raspberry changement le 16/05/2024 : l33M@j0r-9566

http://192.168.1.29/ (HT22)
http://192.168.1.31/ (SR-04)

Étapes de la préparation 

Prépare Raspberry pi OK
- Préparer carte SD

  Télécharger les outils: Raspberry pi imager v1.7.4 OK

  choisir l’image : pas desktop même si hésitation OK

  graver l’image environ mn OK

  tester l’image OK

  configurer le réseau OK

  filaire rien à faire OK

  wifi création du fichier wpa_supplicant dans la partition de boot OK
- installer nodered OK

  installer nodejs OK

  installer nodered OK
- installer mqtt (Mosquito) OK

  tester Mosquitto OK
préparer ESP8266 OK
- installer Tasmota OK
- configurer Tasmota OK
préparer plusieurs ESP
- temp/humidity OK
- niveau d’eau avec télémètre ultra-son

  sur breadboard OK

  passer sur veroboard
- commande de pompe

  breadboard

  veroboard
- anneau de LED

  breadboard

  veroboard

Pour Groslay 

Informations 

Informations pour l’affiche:

Titre: "Atelier domotique Nocode".
Description:
Configurer une box domotique base Raspberry pi
Capteurs et actuonneurs pilotés par TAMSOTA

Découverte de NodeRED
Date: Samedi X Novembre de 9h00 à 12h00.
Limité à 10 personnes hors membres (à partir de 12 ans).
Participation de 5€.
Spécifier que la réservation est obligatoire.
Ajouter les photos ci-dessous si possible.

Liste du matériel nécessaire 

Voir fichier Excel : C:\Users\jojo\Documents\jojoBag\perso\BRIDOLAB\atelierDomotic

RPi3 modèle B+ 60€ sur AMAZON
alimentation Rpi 11€
carte microSD 32Go (Verbatim 6.45€) ou 64Go
dongle ftdi usb uart (7€)
usb cable usb mini 30cm 2€
wemosD1 mini x3 (16€)
usb power x3 (5€)
usb cable micro x3 (7€)
sfr-04 (HC-SR04)
DHT-22 (12€/5)
human ir detector (ceux des kits)

Notes sur les difficulté rencontrées lors de la préparation 

Préparer la carte SD 

choisir l’OS:
dans paramètre : login mdp + wifi + éventuellement ssh (faut voir c’est peut-etre plus simple de configurer le wifi avec wpa_supplicant.conf)

Un des premier écueil est le dialogue avec le RPi : soit avec le desktop (là il faut écran, clavier et souris), soit en ssh (là il faut activer le ssh et connaître l’IP) soit en mode console (là il faut dongle usb FTDI-232°, câble usb, fils de câblage, vitesse-115200- et brochage)

J’ai choisi de travailler en mode console car l’avantage est qu’on a pas besoin d’autre chose d’un point de vue matériel que du pi et un dongle USB UART.

Warning

Le mode console sur le pi n’est pas actif par défaut.

Pour activer le mode console sur le pi, il faut modifier le fichier config.txt et y ajouter enable_uart=1. Ce fichier se trouve sur la partition boot directement éditable sur PC

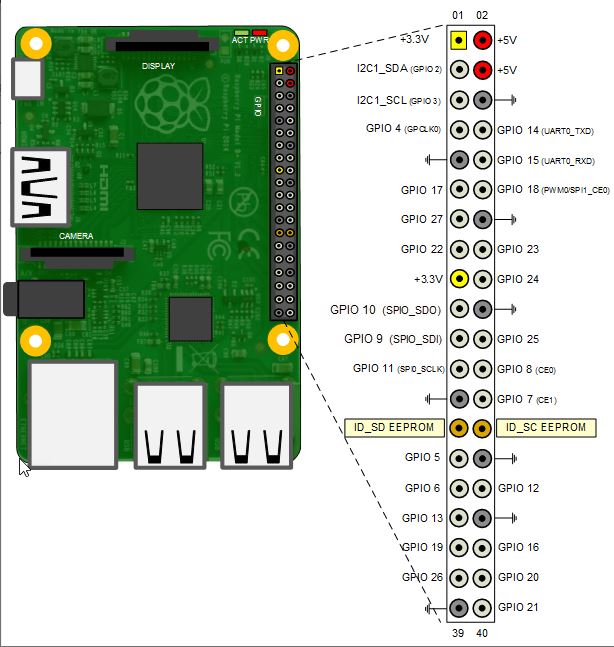

Branchement au RPi:

FTDI-232 TX sur UART0-RXD et FTDI-232 RX sur UART0-TXD

Détection du port utilisé: gestionnaire de périphérique

Configuration du wifi 

5 Méthodes pour Configurer le Wi-Fi sur Raspberry Pi OS [6]

wpa_supplicant.conf dans /boot:

country=FR
ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev
update_config=1
network={
ssid="Wifi_ssid"
scan_ssid=1
psk="wifi_passwd"
key_mgmt=WPA-PSK
}

Connexion 

Avec Mobaxterm à 115200

être patient au premier démarrage…

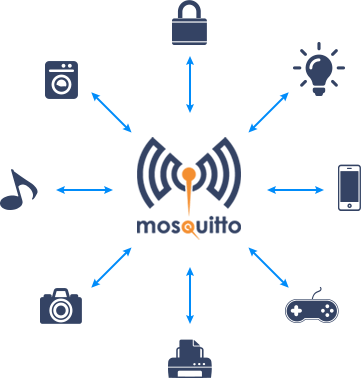

Install MQTT (MOSQUITTO)

sudo apt install mosquitto
systemctl status mosquitto

Tutoriel : installer Mosquitto MQTT sur Raspberry Pi [7]

sudo systemctl enable mosquitto.service
sudo mosquitto_passwd -c /etc/mosquitto/passwd mqtt (un userid quelconque) (pass mqtt_)

sudo nano /etc/mosquitto/conf.d/default.conf
    allow_anonymous false
    password_file /etc/mosquitto/passwd
    listener 1883

sudo systemctl restart mosquitto

Client portable: mqtt-explorer [8]

Install Nodered 

Directement sur le site officiel:

bash <(curl -sL https://raw.githubusercontent.com/node-red/linux-installers/master/deb/update-nodejs-and-nodered)

### WARNING ###
DO NOT EXPOSE NODE-RED TO THE OPEN INTERNET WITHOUT SECURING IT FIRST

Even if your Node-RED doesn't have anything valuable, (automated) attacks will
happen and could provide a foothold in your local network

Follow the guide at https://nodered.org/docs/user-guide/runtime/securing-node-r                                                                   ed
to setup security.

### ADDITIONAL RECOMMENDATIONS ###
- Remove the /etc/sudoers.d/010_pi-nopasswd file to require entering your pass                                                                   word
    when performing any sudo/root commands:

    sudo rm -f /etc/sudoers.d/010_pi-nopasswd

- You can customise the initial settings by running:

    node-red admin init

- After running Node-RED for the first time, change the ownership of the setti                                                                   ngs
    file to 'root' to prevent unauthorised changes:

    sudo chown root:root ~/.node-red/settings.js

sudo systemctl enable nodered.service

http://192.168.1.28:1880/

Ne pas oublier d’installer la palette node-red-dashboard

SITE OFFICIEL

Node-RED documentation [9]

Tasmota 

Prémices 

[Cours 4.1 Bioautomatique] Capteur DIY No-code (Installation de Tasmota) [10] lien Tamsota instll dans la description

https://tasmota.github.io/install/ non compatible avec Brave (Webserial volontairement désactivé)

Reset password problématique 

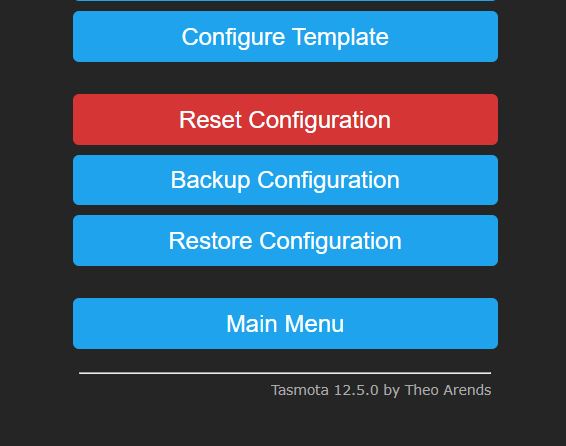

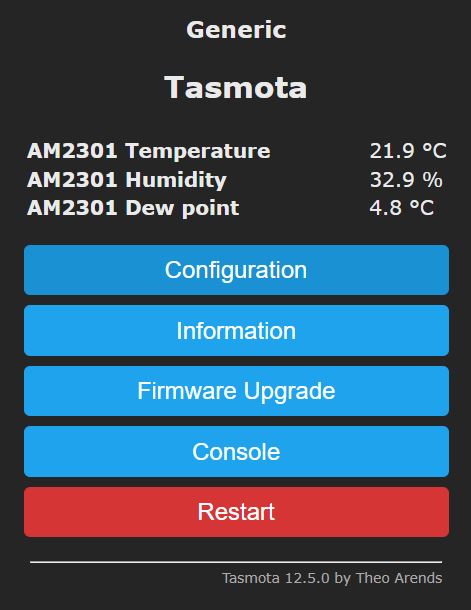

Reset password problématique après un appui accidentel sur le bouton Reset configuration (seule solution, reflashage)

_images/tasmotaBoutonResetConfiguration.JPG

au lieu du bouton restart:

Time zone 

Time zone : Backlog0 Timezone 99; TimeStd 0,0,10,1,3,60; TimeDst 0,0,3,1,2,120

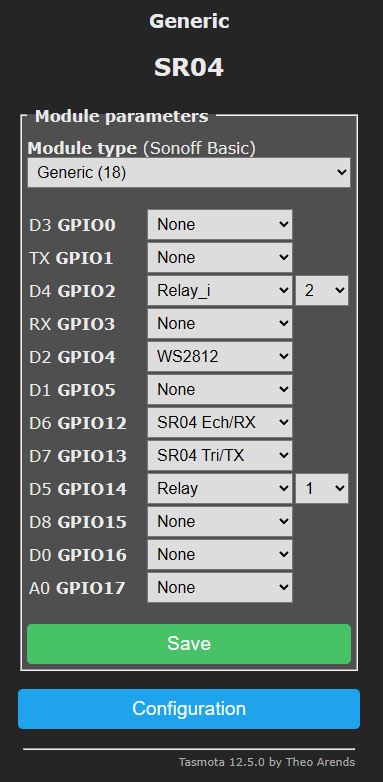

Pilotage LED/GPIO 

Comment piloter une LED depuis le serveur MQTT, sachant qu’avec TASMOTA on ne peut renseigner qu’un seul topic

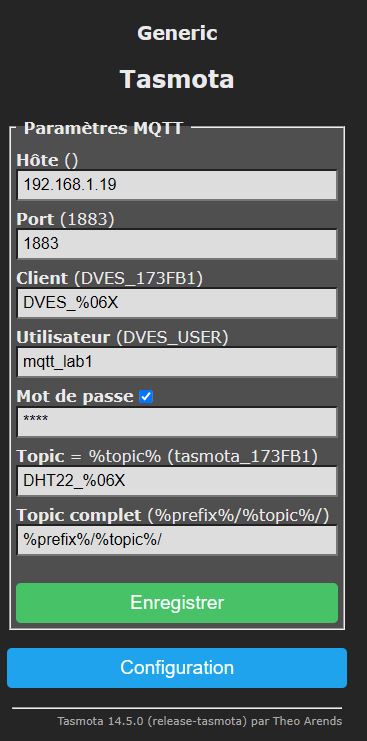

début de réponse avec MQTT fulltopic definition [16], Overview of Tasmota topics and Messages [17]

Mais aussi doc officiel TASMOTA MQTT [18]

%prefix% = cmnd ou stat ou tele

%topic% = nom fourni dans la bdd MQTT parameters : SR04_ID (en général le nom suivi de l’ID ex SR04_D82B5C)

Donc pour piloter un relais : cmnd/SR04_D82B5C/commande

Liste des commandes TASMOTA [19]

Expérimentation depuis MQTT explorer:

cmnd/SR04_D82B5C/RELAY1 ON ne fonctionne pas unknown command
cmnd/SR04_D82B5C/Power avec en dessous du topic coché RAW et le texte ON/OFF
Power1 est normalement associé au RELAY1 (command on sait/change ?)
Malgré toutes mes recherches, je n'ai pas trouvé cette information !

Note

Commande qui fonctionne donc cmnd/tasmota-identifiant/Power

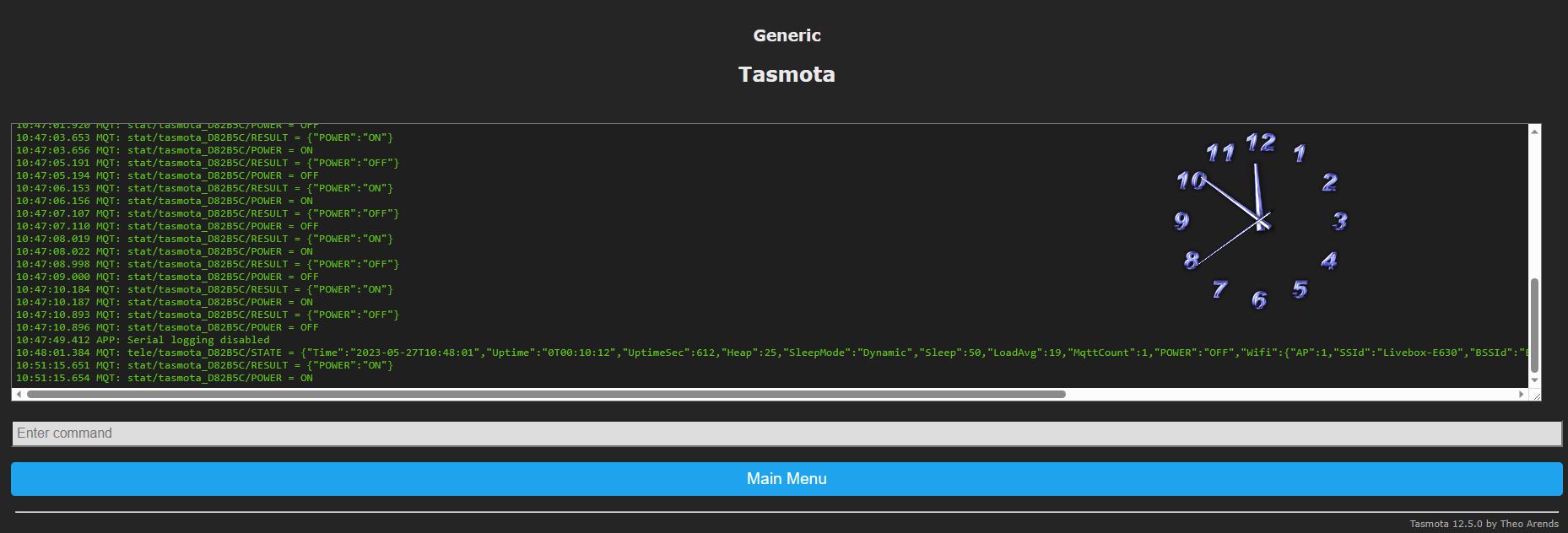

Avec tasmota-identifiant: celui dans la fenêtre console de TASMOTA

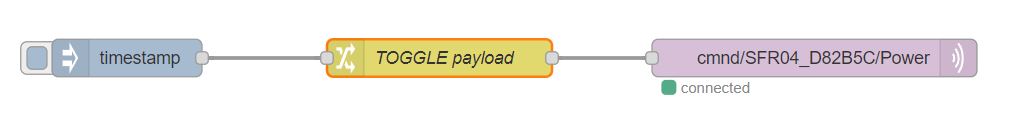

Depuis NodeRed:

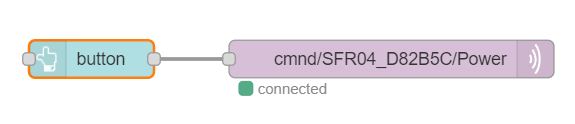

Et dans l’ui:

Note

le bouton génère directement topic et payload

Avec le code:

[
    {
        "id": "790c247cee35967d",
        "type": "ui_button",
        "z": "337adf8b7cc766f3",
        "name": "",
        "group": "73780367594c940a",
        "order": 15,
        "width": 0,
        "height": 0,
        "passthru": true,
        "label": "button",
        "tooltip": "",
        "color": "",
        "bgcolor": "",
        "className": "",
        "icon": "",
        "payload": "TOGGLE",
        "payloadType": "str",
        "topic": "cmnd/SR04_D82B5C/Power",
        "topicType": "msg",
        "x": 430,
        "y": 360,
        "wires": [
            [
                "b90cd59749ab07b0"
            ]
        ]
    },
    {
        "id": "b90cd59749ab07b0",
        "type": "mqtt out",
        "z": "337adf8b7cc766f3",
        "name": "",
        "topic": "cmnd/SR04_D82B5C/Power",
        "qos": "",
        "retain": "",
        "respTopic": "",
        "contentType": "",
        "userProps": "",
        "correl": "",
        "expiry": "",
        "broker": "8788867735f96ce7",
        "x": 670,
        "y": 360,
        "wires": []
    },
    {
        "id": "73780367594c940a",
        "type": "ui_group",
        "name": "Info salon",
        "tab": "a1efb096ba5c364c",
        "order": 1,
        "disp": true,
        "width": 16,
        "collapse": false,
        "className": ""
    },
    {
        "id": "8788867735f96ce7",
        "type": "mqtt-broker",
        "name": "",
        "broker": "192.168.1.28",
        "port": "1883",
        "clientid": "",
        "autoConnect": true,
        "usetls": false,
        "protocolVersion": "4",
        "keepalive": "60",
        "cleansession": true,
        "birthTopic": "",
        "birthQos": "0",
        "birthPayload": "",
        "birthMsg": {},
        "closeTopic": "",
        "closeQos": "0",
        "closePayload": "",
        "closeMsg": {},
        "willTopic": "",
        "willQos": "0",
        "willPayload": "",
        "willMsg": {},
        "userProps": "",
        "sessionExpiry": ""
    },
    {
        "id": "a1efb096ba5c364c",
        "type": "ui_tab",
        "name": "Home",
        "icon": "dashboard",
        "disabled": false,
        "hidden": false
    }
]

Tasmota sur ESP-01 

Easy ESP-01 Tasmota Programming [11]

Heartbeat 

Cela peut être intéressant de faire palpiter la led interne histoire de vérifier que le module est actif.

Avec la commande et ruletimer (unité la seconde)

Warning

texte

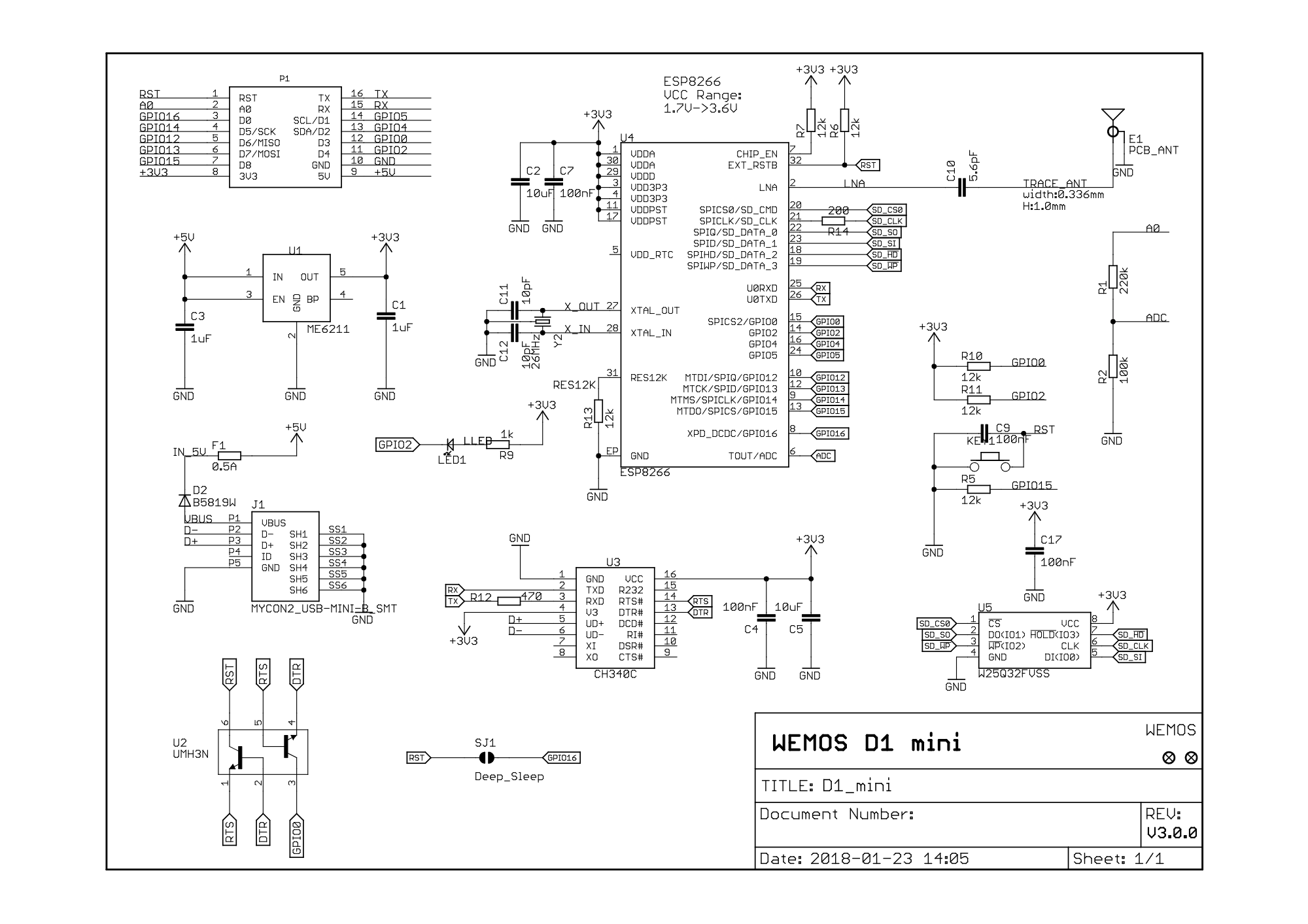

La LED interne de l’ESP est sur la sortie ? voir le schema sur GPIO2 soit à priori D4 et inversée

Dans la console TASMOTA:

Rule1 ON Rules#Timer=1 DO Backlog RuleTimer1 1; Power2 toggle ENDON
suivi de rule1 1 puis de ruletimer1 1 pour lancer

trigger : System#Boot

Rule1 ON System#Boot DO Backlog RuleTimer1 2 ENDON ON Rules#Timer=1 DO Backlog RuleTimer1 2; Power2 toggle ENDON
suivi de rule1 on et redémarrer l'ESP

Petit refresh 2025: cf doc Tamosta timers [14] et rules [13] (la doc sur rule est très longue, il y a des Examples à la fin rules cookbook [12])

On utilise timer1 ? non les timers sont off… TBC trop fatigué ! Question c’est quoi RuleTimer1 ? je connais Rule, Timer mais RuleTimer. C’est dans le doc des commandes (dans le groupe rules justement): Up to eight timers to be used as countdown event (x = 1..8)

Remarque la syntaxe Rules#Timer=1 fait bien référence aux countdown timer RuleTimer1: when countdown RuleTimer<x> expires (x = 1..8). Voir le tableau Examples of Available Triggers [15]

Donc ci-dessus seule la deuxième proposition est suffisante:

Rule1 ON System#Boot DO Backlog RuleTimer1 2 ENDON ON Rules#Timer=1 DO Backlog RuleTimer1 2; Power2 toggle ENDON

Qui lors du boot, fixe le count down timer1 (RuleTimer1) à 2secondes puis lorsque ce dernier arrive à 0 Commence par se remettre lui-même à 2 et change l’état de relais 2

Il n’y a pas de mode reapeat dans le RuleTimers !

Rappel:

Relay 1 est pour la led Jaune déclenchée depuis Node-red

Tasmota devices database 

Tasmota Supported Devices Repository [20] IMPRESSIONNANT !

Warning

A revoir

Tasmota Device Manager https://github.com/jziolkowski/tdm

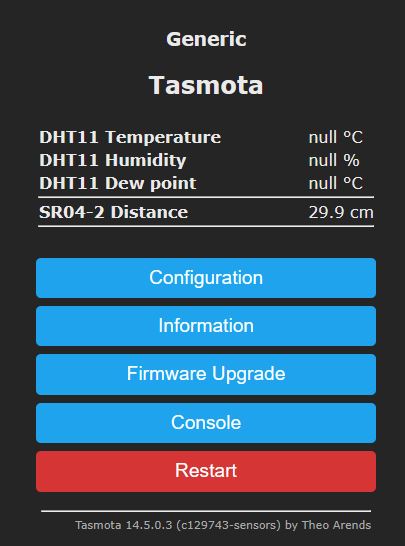

TASMOTA et HC-SR04 

This feature is included only in tasmota-sensors binary !

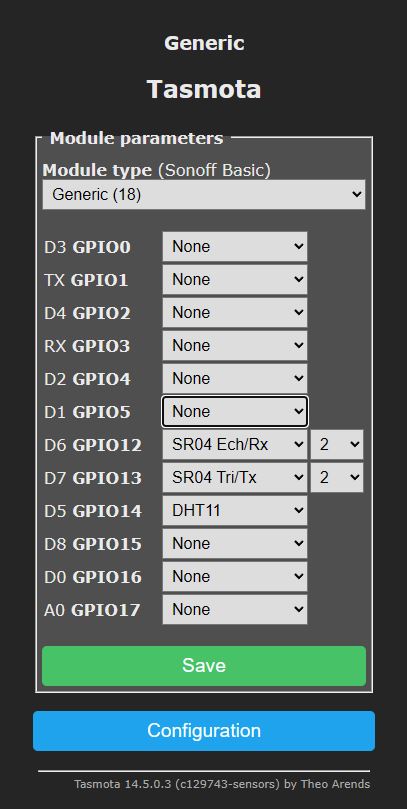

_images/TasmotaSR04_250416_2252_config.JPG

Change WIFI settings 

Attention un TASMOTA flashé depuis le WEB a sa console série qui ne fait que de l’affichage. Donc impossible de passer des commandes.

L’astuce que j’ai expériementé lors du passage de la Livebox-FC98 à la Livebox-A1A0 est d’activer dans la box un réseau wifi invité avec l’ancien SSID et mdp et aisni d’accéder à l’interface WEB pour changer de réseau. Au passage renseigner un deuxième SSID jojo celui du téléphone.

Free notification 

https://ntfy.sh/ directement des exemples pour nodered

On peut se créer une instance locale de ntfy (sur le pi ou encore mieux sur le NAS en contenairisé…)

NTFY - système de notification hyper simple et complet [21]

Update 24/09/2024 : autre solution Firebase Cloud Messaging un système Google gratuit.

SITE OFFICIEL

Firebase Cloud Messaging [22]

Producteur de données 

ESP TEMP/HUMIDITY 

http://192.168.1.29/ : TAMSOTA

Consommation électrique: mesure vs autonomie

ESP distance 

HC-SR04,

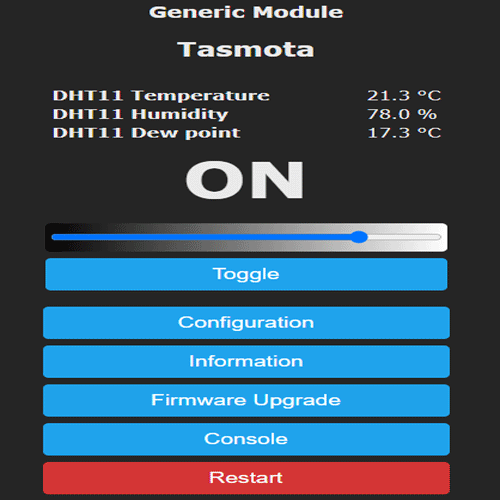

ESP anneau de LED 

WS2812

WS2812B and WS2813 [23] sur le site TASMOTA

ESP HUMAN IR 

? ref

WEMOS Batterie shield 

Disponible chez AliExpress à 1.7€

WEMOS Battery Shield doc [24]

Les prix 

ESP-8266 WEMOS D1 mini environ 3.5€ sur AliExpress avec Fdp ou 20€ les 5 sur AMAZON (avec Prime)

HC-SR04 sur AMAZON une dizaine d’Euro les 5 (27/05/23), ou AliExpress

Anneau LED

HUMAN PIR

WEMOS Batt shield

batterie 1200mAh

Power 

Consommation

Le courant oscille enter 21 et 80mA

L’unité de mesure de l’énergie électrique du système SI est le Joule. Wh ou mWh

Mesure moyenne : 11h15: 5mn 3mAh, 15mn : 15mAh soit 60mAh soit seulement 25h d’autonomie ! 14:40 110mAh soit 205mn pour 110mAh à 23h15 379mAh

Tasmota supporte le DeepSleep mode visiblement [25]

mais:

Other devices, with onboard regulators, USB chips etc. like the WEMOS D1 Mini, may still
require 18 mA at 5 V when in deep sleep (i.e.: greater than 1000 times more power).
